直筒型提取罐_多功能直筒型提取罐
多功能直筒型提取罐被簡稱為直筒型提取罐，它效率高、操作方便等特點
【一、多功能直筒型提取罐的用途】
該提取設備用于中藥、植物、生物制藥、食品、化工等行業的常壓、微壓、水煎、溫浸、熱回流強制循壞、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。
【二、多功能直筒型提取罐的結構】

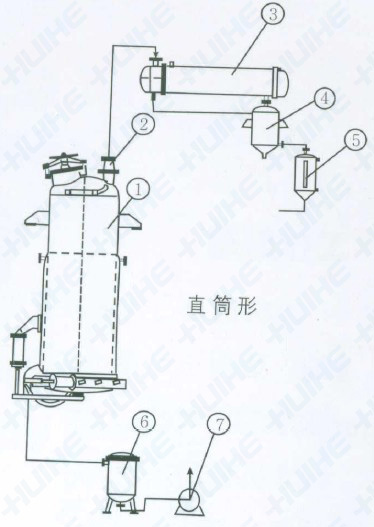

多功能直筒型提取罐的結構圖
（多功能直筒型提取罐結構圖注解：1、提取罐 2、消泡器 3、冷疑器 4、冷卻器 5、油水分離器 6、過濾器 7、油水分離器）
【三、多功能直筒型提取罐的特點】
1、外形細長，所占建筑空間較大，對傳熱傳質均為有利，使加熱時間縮短，效率提高，醇提、 滲漉系統。
2、出渣門上設有底部加熱，使藥材提取。
3、由于設備中與物料接觸部份均采用不銹鋼制造。
3、由于設備中與物料接觸部份均采用不銹鋼制造。
【四、多功能直筒型提取罐技術參數】
|
規格型號 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 | |
|
全容積(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 | |
|
罐內設計壓力(MPa) |
0.09 | ||||||
|
夾套內設計壓力(MPa) |
0.3 | ||||||
|
加料口直徑(㎜) |
400 |
400 |
400 |
500 |
500 |
500 | |
|
加熱面積(㎡) |
3 |
4.7 |
6.8 |
10 |
12 |
15 | |
|
冷凝面積(㎡) |
4 |
5.4 |
8 |
10 |
15 |
18 | |
|
冷卻面積(㎡) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 | |
|
過濾面積(㎡) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 | |
|
排渣門直徑(㎜) |
800 |
800 |
800 |
1000 |
1000 |
1000 | |
|
耗汽（kg/h） |
285 |
346 |
570 |
718 |
903 |
1140 | |
|
設備重量 |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 | |
|
加熱汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 | |
|
二次汽管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 | |
|
冷卻水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 | |
|
電動機功率Kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 | |
|
攪拌轉速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 | |
溫馨提示：
1、提取罐參數可能會根據物理的性質及實際的使用工況有所調整。
2、提取罐選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可致電。

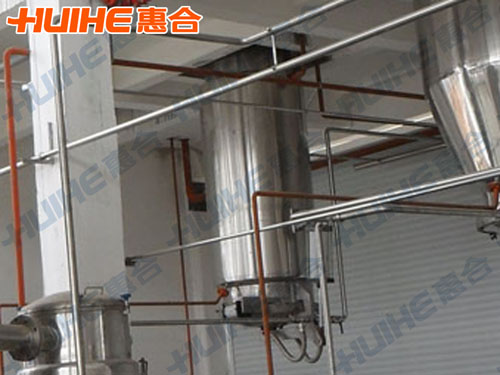

【五、多功能直筒型提取罐的成品圖】
【六、惠合實力展示】
【惠合設計團隊】
【惠合工廠展示】
【提取設備案例展示】
【七、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是防震泡沫紙或呢絨袋或用木箱包裝進行封裝的，這樣包裝才可以保護產品不受物流途中的損壞！
