倒錐型提取罐_多功能倒錐型提取罐
多功能倒錐型提取罐稱為倒錐型提取罐。該提取罐設備是醫藥、生物、食品、化工中的浸出提取設備�？商峁┪锪纤崛�、醇提取、揮發油提取并可回收渣滓中的溶劑，用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。操作方便等特點。
【一、多功能倒錐型提取罐的用途】
該提取設備用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶
【二、多功能倒錐型提取罐的結構】
本多功能提取罐設備由消沫器、冷凝器、冷卻器、過濾器、油水分離器、藥液泵、管道過濾器及內部聯接管路構成。

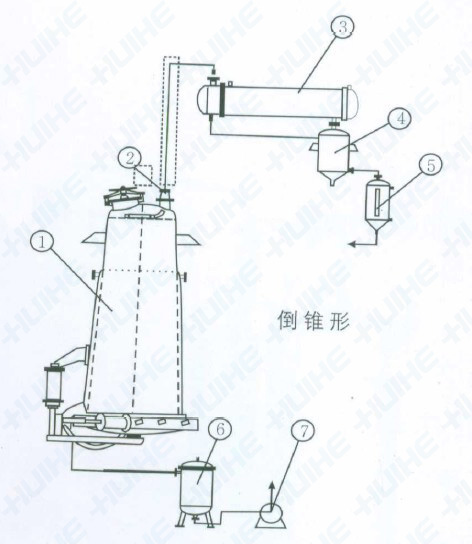

多功能倒錐型提取罐結構圖
（多功能倒錐型提取罐結構圖注解：1、提取罐 2、消泡器 3、冷疑器 4、冷卻器 5、油水分離器 6、過濾器 7、油水分離器）
【三、多功能倒錐型提取罐的特點】
1、多功能倒錐型提取罐的特點是出渣方便，加熱效果好；
1、外形上小下大，呈倒錐狀。利于溶劑循環提取，提取溶劑能夠地從罐底部向上運動，而且由于從罐底部向罐頂部逐漸減小，避免了溶劑流動短路的現象。罐底部面積大，出液面積大，出液快，不易堵。出渣方便，加熱效果好；
2、提取罐底部采用雙層過濾板設計，分為過濾支撐板和主過濾板。雙層過濾板可以打開，方便觀察，易清理；
3、進料加料漏斗和大口徑蝶閥，蝶閥帶有蝸輪蝸桿關閉裝置；
4、設備多種加熱方式和控制提取溫度功能，可以實現多種工藝流程：普通煎煮、動態回流、連續逆流提取。
【四、多功能倒錐型提取罐技術參數】
|
規格型號 |
TQD-500 |
TQD-1000 |
TQD-2000 |
TQD-3000 |
TQD-6000 |
|
全容積(L) |
750 |
1200 |
2300 |
3400 |
6400 |
|
罐內設計壓力(MPa) |
0.09 | ||||
|
夾套內設計壓力(MPa) |
0.3 | ||||
|
壓縮空氣壓力(MPa) |
0.6-0.7 | ||||
|
投料門直徑(mm) |
150 |
200 |
200 |
300 |
350 |
|
排渣門直徑(mm) |
800 |
1000 |
1200 |
1500 |
1700 |
|
加熱面積(㎡) |
2.0 |
3.2 |
5.3 |
6.8 |
8.5 |
|
冷凝面積(㎡) |
3 |
4 |
4 |
6 |
8 |
|
冷卻面積(㎡) |
0.5 |
1 |
1 |
1 |
2 |
|
能耗(kg/h) |
145 |
195 |
258 |
300 |
552 |
溫馨提示：
1、提取罐參數可能會根據物理的性質及實際的使用工況有所調整。
2、提取罐選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可致電。

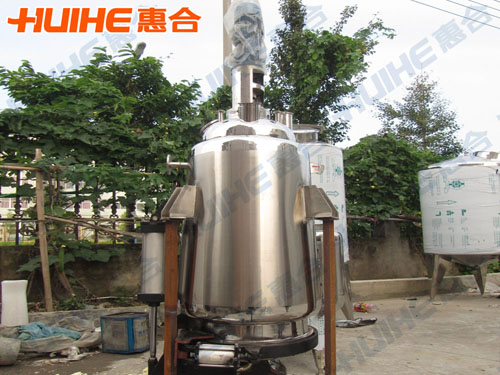

【五、多功能倒錐型提取罐的成品圖】
【六、惠合實力展示】
【惠合設計團隊】
【惠合工廠展示】
【提取設備案例展示】
【七、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是防震泡沫紙或呢絨袋或用木箱包裝進行封裝的，這樣包裝才可以保護產品不受物流途中的損壞，保護產品質量！
