超聲波提取罐_多功能超聲波型提取罐
超聲波提取罐是釜罐結構形式的超聲波提取設備，由于結構形式受超聲波特性的影響，對于規模連續藥材的提取有限制性。
因此該提取罐是超聲波的空化效應溶劑穿透力，藥物溶出速度和溶出次數，物質成份的擴散，縮短提取時間，提取過程。
【一、多功能超聲波型提取罐的用途】
該提取設備用于中藥、生物制藥、保健品、化妝品、食品等行業的常壓常溫超聲波提取、超聲波植物精油/芳香油成分的提取、分離等多種工藝。
【二、多功能超聲波型提取罐的結構】
1、它激式超聲波電源，線路簡潔，轉換率，采用浸入式振合密閉結構，高頻連接電纜長度任意選定，方便安裝能適用工況。超聲波頻率一般在18KHZ至40KHZ低頻范圍，空化效應較強。
2、浸入式振合截面角形、正方形、五角形。在超聲波提取裝置頂部設置減速機驅動的凸輪機構，使振合在工作中作一定角度的擺，使超聲波在提取分布均勻，快、效率高的提取出有效物料。
3、浸入式振合中的超升基元振子復合陣組合，分極連接，獨立工作，根據使用的罐體的提取容積和液位選取超聲功率。
4、浸入式振合和超聲頻率電源分體設置，并在電控箱上設計分段指示燈，顯示浸入式振合各段工況，便于操作和維修。
【三、多功能超聲波型提取罐的特點】
1、提取效率高：超聲波的物理特性能促使植物細胞組織破壁或變形，使中藥有效成分提取更充分，提取率比傳統工藝提高達50—500%；
2、提取時間短：超聲波強化中藥提取在24—40分鐘即可獲得提取率，提取時間與傳統提取罐的提取方法大大縮短2/3以上，藥材原材料處理量大，節約能源；
3、提取溫度低：超聲提取中藥材的溫度在40—60℃，不會破壞熱敏性藥物其藥性；
4、適應性廣：超聲提取中藥材不受成分極性、分子量大小的限制，用于多數種類中藥材和成分的提��；
5、提取藥液雜質少，有效成分易于分離、純化；
7、操作簡單易行，設備維護、保養方便。
【四、多功能超聲波型提取罐技術參數】
|
規格/型號 |
TD-M-1.0 |
TD-M-2.0 |
TD-M-3.0 |
TD-M-6.0 |
TD-M-8.0 |
TD-M-10 |
|
容積（L） |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
|
罐內設計壓力(Mpa) |
0.09 | |||||
|
夾層設計壓力(Mpa) |
0.09~0.3 | |||||
|
壓縮空氣壓力（Mpa） |
0.6~0.7 | |||||
|
加料口直徑（mm） |
400 |
400 |
400 |
450 |
500 |
500 |
|
加熱面積（㎡） |
3.0 |
4.7 |
6.5 |
8.5 |
10 |
12 |
|
冷凝面積（㎡） |
5 |
6 |
8 |
10 |
12 |
14 |
|
冷卻面積（㎡） |
1 |
1 |
1 |
2 |
2 |
3 |
|
過濾面積（㎡） |
3 |
3 |
3 |
5 |
5 |
6 |
|
排渣門直徑（mm） |
800 |
800 |
800 |
1000 |
1200 |
1200 |
|
耗能（Kg/h） |
245 |
325 |
345 |
645 |
720 |
850 |
溫馨提示：
1、提取罐參數可能會根據物理的性質及實際的使用工況有所調整。
2、提取罐選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可致電。
【五、多功能超聲波型提取罐成品圖】
【六、惠合實力展示】
【惠合設計團隊】

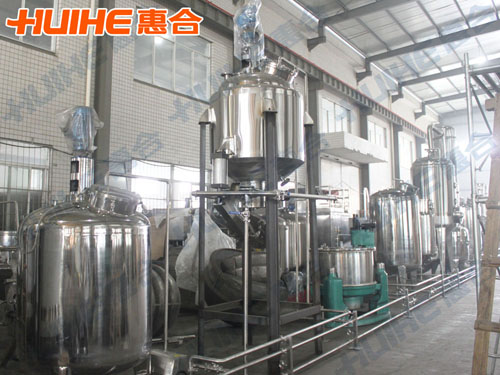

【惠合工廠展示】
【提取設備案例展示】
【七、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是防震泡沫紙或呢絨袋或用木箱包裝進行封裝的，這樣包裝可以保護產品！
