膠體磨介紹

膠體磨

膠體磨由不銹鋼、半不銹鋼膠體磨組成，膠體磨的基本原理是流體或半流體物料通過高速相對連動的定齒與動齒之間，使物料受到強大的剪切力，磨擦力及高頻振動等作用，有效地被粉碎、乳化、均質、溫合，從而獲得滿意的精細加工的產品。

【一、膠體磨分類】

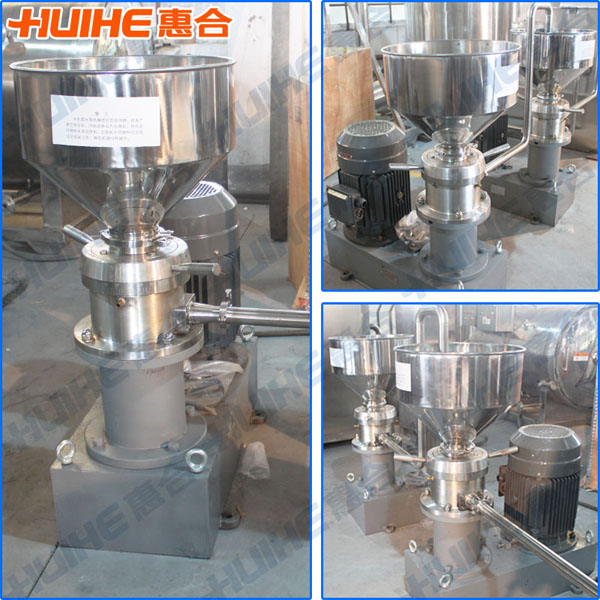

1、按結構形式分為：立式膠體磨（JML）、分體式膠體磨（JMF）

2、按外觀角度分為：碳鋼膠體磨、不銹鋼膠體磨

膠體磨研磨玉米汁視頻演示

【二、膠體磨結構】

膠體磨其主要構造由磨頭部件、底座傳動部；專用電機三部分組成。

膠體磨最關鍵部分是動磨盤和靜磨盤以及機械密封件三個組合部件。所以，根據被處理的物料性質不同，其選型必須也有所區別。但材質均由不銹鋼或特殊材料制造而成。電機根據型號不同需要作特殊設計，在電機凸緣端加裝擋水盤，以防滲漏。

臥式膠體磨部件詳細結構圖

分體式膠體磨結構示意圖

立式膠體磨結構示意圖

【三、膠體磨用途】

1、食品工業：乳制品、巧克力、豆醬、果醬、花生醬、奶油飲料等。

2、化學工業：顏料、潤滑油、香料、染料、乳化瀝青、乳化橡膠、催化劑、油漆涂料等。

3、醫藥工業：魚肝油、健兒膏、蜂皇、花粉等。

【四、膠體磨特點】

1、具有良好的耐腐性和耐磨性，使所加工的物料無污染衛生清潔；

2、外型美觀、密封良好、性能穩定、操作方便、生產效益高；

3、有效地被粉碎、乳化、均質、溫合物料；

4、分體式膠體磨磨齒轉速要比電機轉速高，因此產量相應的也就大，即使同一型號，同一功率的電機，臥式的產量也要明顯大于立式膠體磨；

5、分體式膠體磨也稱臥式膠體磨，其電機與磨齒分開，工作中產生的熱互不干擾，便于長時間工作

【五、膠體磨技術參數】

型號			JML-50	JML-80	JML-100	JML-120	JMF-80	JMF-100	JMF-120	JMF-140	JMF-180
乳化細度um （單循環或多循環）			5~40	3~40	2~40	2~40	3~40	2~40	2~40	2~40	2~40
調節范圍mm			1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01	1-0.01
產量t/h 按物料性質而變化			0.01-0.2	0.3-1	0.5-2	0.7-3	0.3-1	0.5-2	0.7-3	1-4	2-5
電機	功率kw		1.1	3	5.5	7.5	4	5.5	7.5	11	15
	電壓v		380	380	380	380	380	380	380	380	380
	轉速r/min		2880	2880	2880	2880	2880	2880	2880	2880	2880
磨片直徑 mm			∮50	∮80	∮100	∮120	∮80	∮100	∮120	∮140	∮180
出料口直徑（時）			∮15	∮25	∮32	∮40	∮25	∮32	∮40	∮40	∮65
冷卻水管徑（時）			∮1/8〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞	∮1/4〞
外形尺寸		長 mm	420	520	560	560	640	750	750	820	980
		寬 mm	280	400	420	420	550	620	620	700	800
		高 mm	760	900	950	950	1030	1080	1080	1250	1550
重量kg			45	84	113	135	210	275	295	325	450
