我們所講的蒸汽加熱管式殺菌機是指大中型管式殺菌機，它用于各種濃縮果漿、醬、乳制品、蛋制品、茶飲料等產品的滅菌和冷卻，觸摸屏操作全自動控制并帶自清洗和逆向清洗系統。

【一、蒸汽加熱套管式殺菌機分類】

蒸汽加熱套管式殺菌機控制系統有全自動配置和半自動配置兩種；詳情見下面：

全自動配置：采用電腦程序控制PLC技術，按設定的工藝要求，進行全過程生產運行控制，自帶CIP清洗程序，進行自動清洗。簡稱全自動管式殺菌機

半自動配置：操作運行的全過程是半自動控制的。操作人員可從控制面板上對各臺泵、閥及回流動功能加以控制。由溫度控制PID來維持殺菌溫度。殺菌溫度在記錄儀上有連續的記錄。簡稱半自動管式殺菌機。

【二、蒸汽加熱套管式殺菌機用途】

管式殺菌機用于牛奶、果汁、茶飲料、含乳飲料、番茄醬、調味品、啤酒、奶油、冰淇淋、蛋制品、固體粉末等產品。

【三、蒸汽加熱套管式殺菌機工藝流程】

本機組由物料系統、高溫?zé)崴到y(tǒng)、真空脫氣機系統（可選）、高壓均質系統（可選）、CIP清洗系統、自殺菌無菌系統（可選）及控制系統等系統組成。

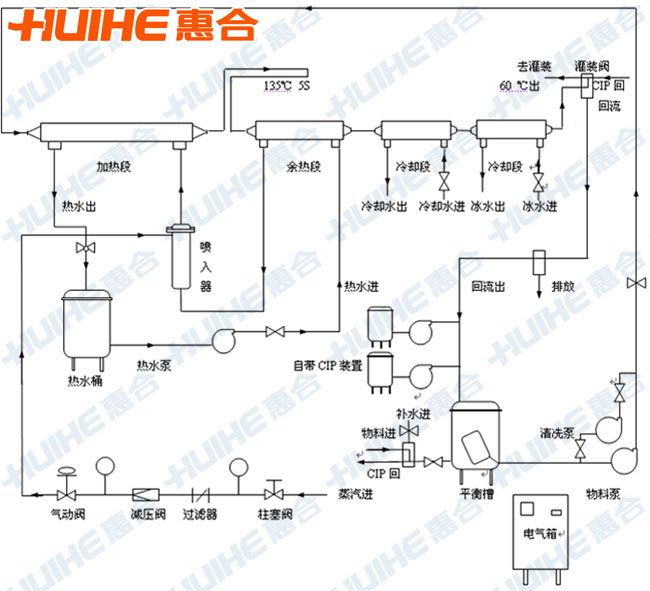

蒸汽加熱套管式殺菌機工藝流程

【四、蒸汽加熱套管式殺菌機工作原理】

蒸汽加熱套管式殺菌機工作原理是物料在連續流動的狀態下通過套管式熱交換器加熱至138～140℃，并在這一溫度下保持時間(2～4秒)，然后灌裝于包裝容器中。

整個滅菌過程是在很短的時間內完成的。UHT管式殺菌機工藝采用直列套管式換熱器殺菌系統。

【五、管式殺菌機技術參數】

工藝參數： 5℃→65℃均質→95℃（30S）→140℃（4S）→25℃

冰水 1:1 (≤2℃?zhèn)溆? 冷卻水 1:1(30℃?zhèn)溆?

型號規格	能力 (t/h)	蒸汽能耗 (kg/h)	蒸汽壓力 (bar)	電功率 (kw)	外形尺寸 (L×W×H)	重量 (kg)	管徑(Φ)
型號規格	能力 (t/h)	蒸汽能耗 (kg/h)	蒸汽壓力 (bar)	電功率 (kw)	外形尺寸 (L×W×H)	重量 (kg)	物料	蒸汽	介質
HE-UHT-NN-1	1	40	6.0	4.0	3.3×1.6×1.8	1960	25	DN25	25
HE-UHT-NN-1.5	1.5	60	6.0	4.0	3.3×1.6×1.8	1960	25	DN25	25
HE-UHT-NN-2	2	80	6.0	6.0	3.5×1.8×2.0	2160	38	DN25	38
HE-UHT-NN-3	3	120	6.0	6.0	4.5×1.8×2.0	2420	38	DN25	38
HE-UHT-NN-4	4	160	6.0	7.0	4.5×2.0×2.0	2570	38	DN32	38
HE-UHT-NN-5	5	200	6.0	7.0	4.5×2.0×2.0	2940	38	DN32	38
HE-UHT-NN-6	6	240	6.0	7.0	4.5×2.0×2.2	3300	51	DN40	51
HE-UHT-NN-8	8	320	6.0	11.0	6.5×2.0×2.2	3700	51	DN50	51
HE-UHT-NN-10	10	400	6.0	11.0	6.5×2.0×2.2	4200	51	DN50	51
