三效濃縮器_三效節能外循環真空濃縮器
濃縮設備中真空外循環濃縮設備是食品工廠生產過程中的設備之一。它利用真空蒸發或機械分離等方法來達到物料濃縮。
【一、三效濃縮器（罐）組成部件】
該三效節能外循環真空濃縮器簡稱為三效濃縮器（罐），它由一效加熱室、蒸發室、二效加熱室、三效加熱室、受水器、冷卻器等組成。
【二、三效濃縮器（罐）用途】
三效濃縮器用于中藥、西藥、淀粉糖、食品等物料濃縮與工業有機溶劑（如酒精）的回收，用于批量、品種多的熱敏性物料的低溫真空外循環濃縮。

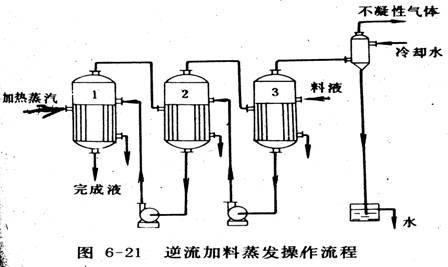

【三、三效濃縮器（罐）工作原理】
三效濃縮器在一、二效分離器內隔板隔出頂部與內腔相通的蒸汽腔，蒸汽腔底部接直管與下一級加熱器連接，為二次或三次蒸汽管。蒸汽從分離器頂部進入蒸汽腔，進入下一級加熱器。
【四、三效濃縮器（罐）特點】
1、該設備外加熱循環，受熱時間短，適合于熱敏，多品種物料生產。
2、蒸發能力大，速度快。
3、它與單效濃縮器和雙效濃縮器相比，濃縮比重要大的多。
4、改善勞動條件，進行正常。
5、綜合利用：本設備用不銹鋼材料。
2、蒸發能力大，速度快。
3、它與單效濃縮器和雙效濃縮器相比，濃縮比重要大的多。
4、改善勞動條件，進行正常。
5、綜合利用：本設備用不銹鋼材料。
【五、三效濃縮器（罐）技術參數】
|
規格/型號 |
SJN-500 |
SJN-1000 |
SJN-1500 |
SJN-2000 |
SJN-5000 | |
|
蒸發量 |
600 |
1200 |
1700 |
2300 |
5500 | |
|
蒸汽壓力（Mpa） |
0.05-0.09 | |||||
|
耗汽量（kg/h） |
200 |
350 |
500 |
650 |
1500 | |
|
濃縮比 |
1.25-1.4 | |||||
|
耗水量（T/H循環） |
5 |
10 |
13 |
15 |
25 | |
|
外形尺寸（mm） |
長 |
5000 |
6500 |
7000 |
7500 |
8000 |
|
寬 |
1300 |
1500 |
1700 |
2000 |
2000 | |
|
高 |
3000 |
3300 |
3500 |
4000 |
4500 | |
|
|
真空度(Mpa) |
蒸發溫度（℃） | ||||
|
三效 |
-0.08 |
65 | ||||
溫馨提示：
1、濃縮器參數可能會根據物理的性質及實際的使用工況有所調整。
2、濃縮器選型時需明確物料性質、物料濃度、水的蒸發量等，詳細可致電。

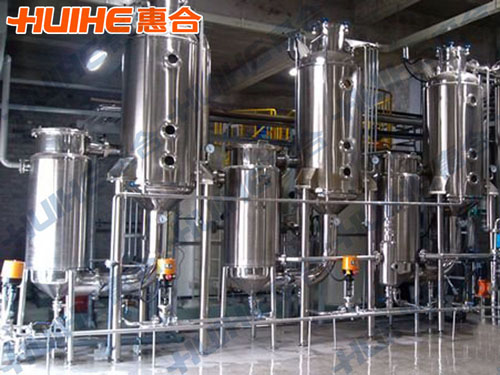

【六、三效濃縮器（罐）成品圖】
