雙效濃縮器_雙效節能外循環真空濃縮器
雙效節能外循環真空濃縮器通常簡稱為雙效濃縮器（罐），它應于中藥、西藥、淀粉糖、食乳品等液料的濃縮，用于熱敏性物料的低溫真空濃縮。
【一、雙效濃縮器（罐）組成部件】
該雙效濃縮設備由一效列管加熱器、蒸發室、二效列管加熱器、濃縮鍋、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)組成。
【二、雙效濃縮器（罐）工作原理】
雙效濃縮器（罐）生產時是利用(真空度0.04Mpa，藥液溫度80多度)一效的二次蒸汽供應二效濃縮加熱(真空度0.08Mpa，藥液溫度60多度)。
在單效濃縮器（罐）生產時是利用單效生產時間短、速度快、操作簡便的優勢，利用能源發揮單效的優勢可緩解生產需要。利用冷凝器及冷卻器的面積大，可以進行單效或組合式濃縮的單臺生產，在兩臺分別同時生產是單效的生產，回收溶媒可通過真空保護系統中的板式緩沖罐進行操作。
【三、雙效濃縮器（罐）特點】
1、 節能效益，
2、雙效濃縮器采用負壓外加熱自然型循環式的蒸發方式，可達1.2-1.35（一般中藥浸膏）。
3、 雙效濃縮器二效同時蒸發，二次蒸汽得到使用，耗能總量與單效濃縮器相比降低。
4、雙效濃縮器（罐）與物料接觸部分采用不銹鋼制作，外形美觀。加熱器、蒸發器外面均設有保溫層，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。
【四、雙效濃縮器（罐）技術參數】
|
型號 |
DH-II 500 |
DH-II 1000 |
DH-II 1500 |
DH- II 2000 | |
|
參數 | |||||
|
蒸發量(kg/h清水) |
500 |
1000 |
1500 |
2000 | |
|
耗汽量(kg/h) |
≤250 |
≤500 |
≤750 |
≤1000 | |
|
外型尺寸 長*寬*高 |
4*1.5*3.3 |
5*1.6*3.5 |
6*1.6*3.7 |
6.5*1.7*4.3 | |
|
循環耗水量(T/h) |
6 |
12 |
15 |
18 | |
|
蒸發溫度(℃) |
一效 |
80-90 |
真空度 (Map) |
一效 |
0.02-0.04 |
|
二效 |
55-70 |
二效 |
0.05-0.06 | ||
|
蒸發壓力(Map) |
<0.25 |
濃縮比 |
1.2-1.3 | ||
|
容器類別 |
一類 | ||||
溫馨提示：
1、濃縮器參數可能會根據物理的性質及實際的使用工況有所調整。
2、濃縮器選型時需明確物料性質、物料濃度、水的蒸發量等，詳細可致電。

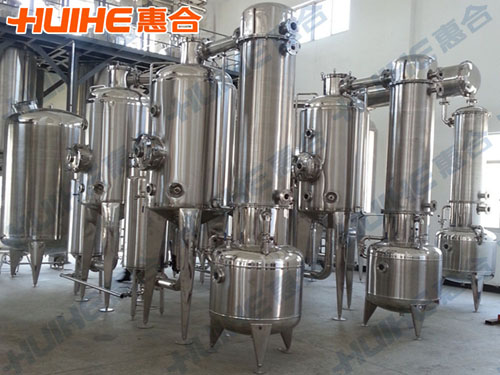

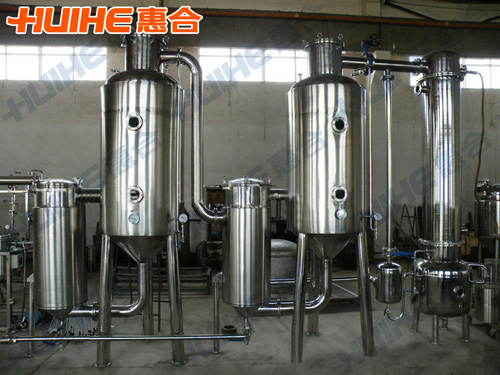

【五、雙效濃縮器（罐）成品圖】
【六、惠合實力展示】
【惠合設計團隊】
【惠合工廠展示】
【提取設備案例展示】
【七、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是里面防震泡沫紙或呢絨袋或用木箱包裝進行封裝的，這樣包裝可以保護產品！
